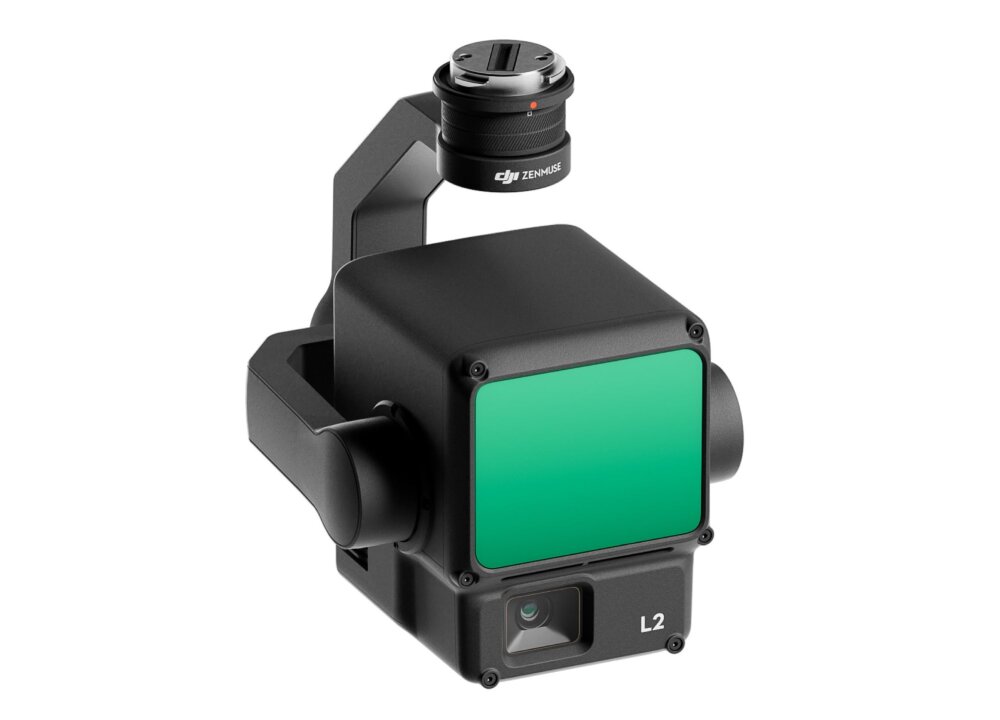

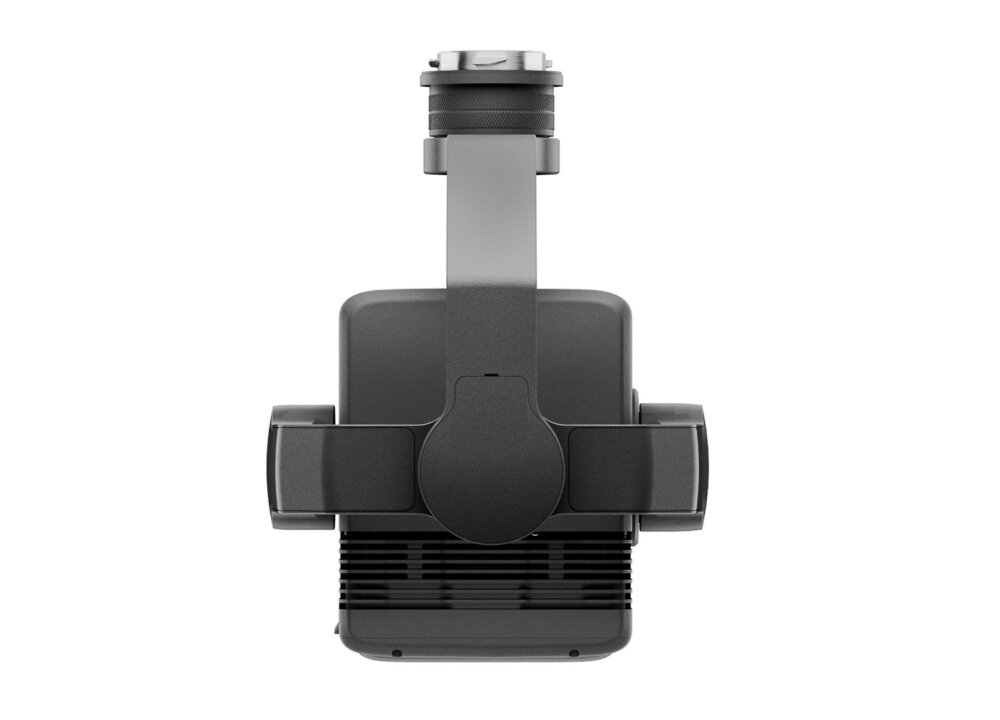

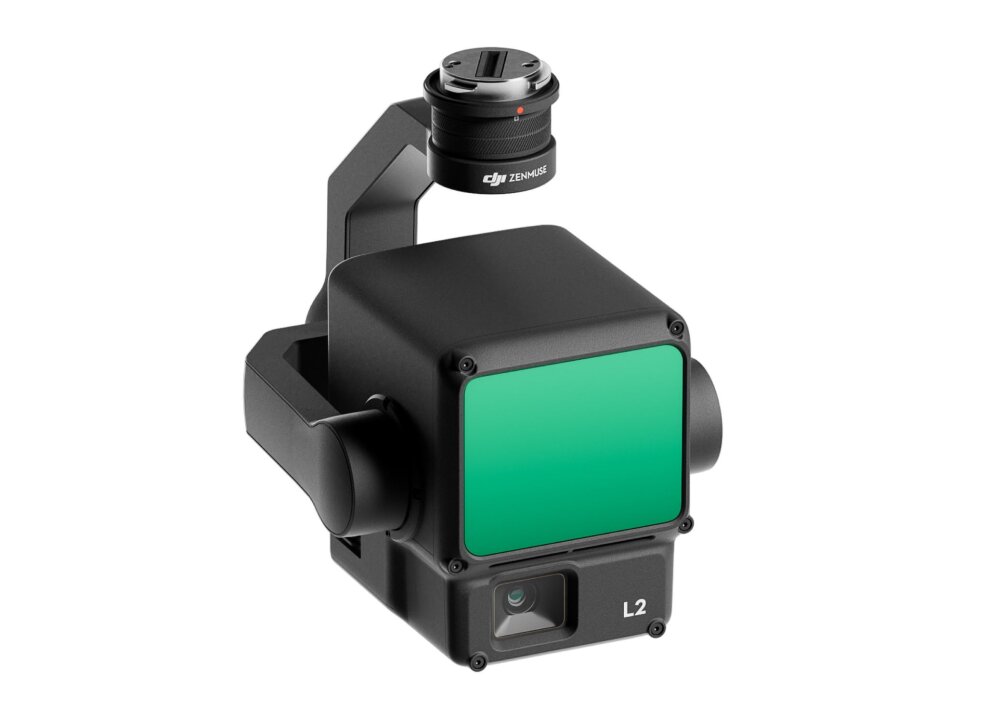

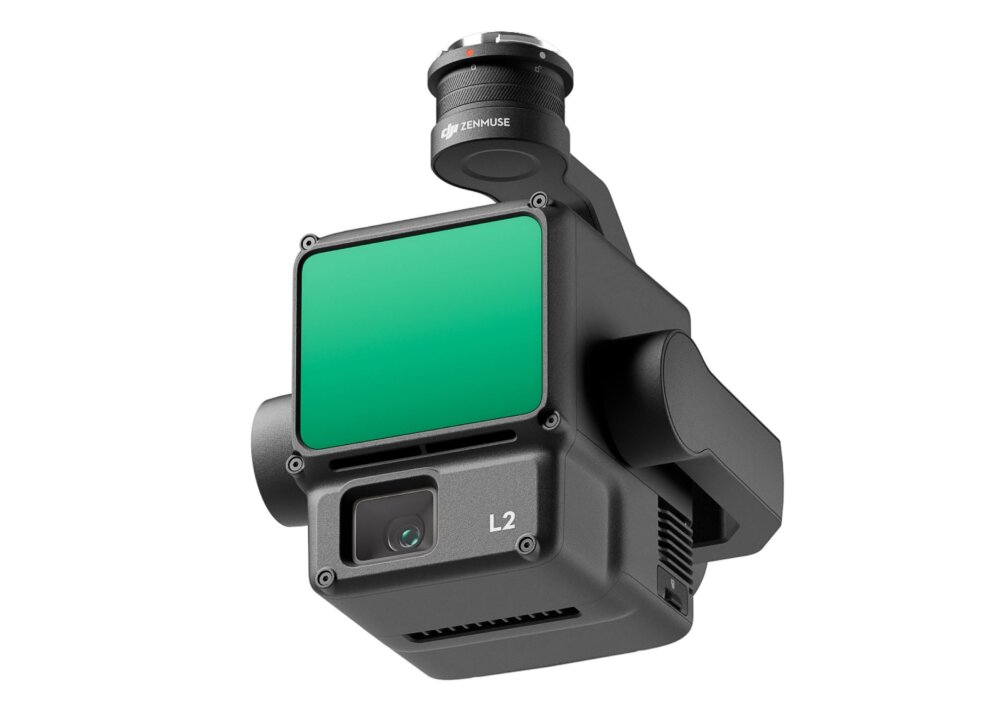

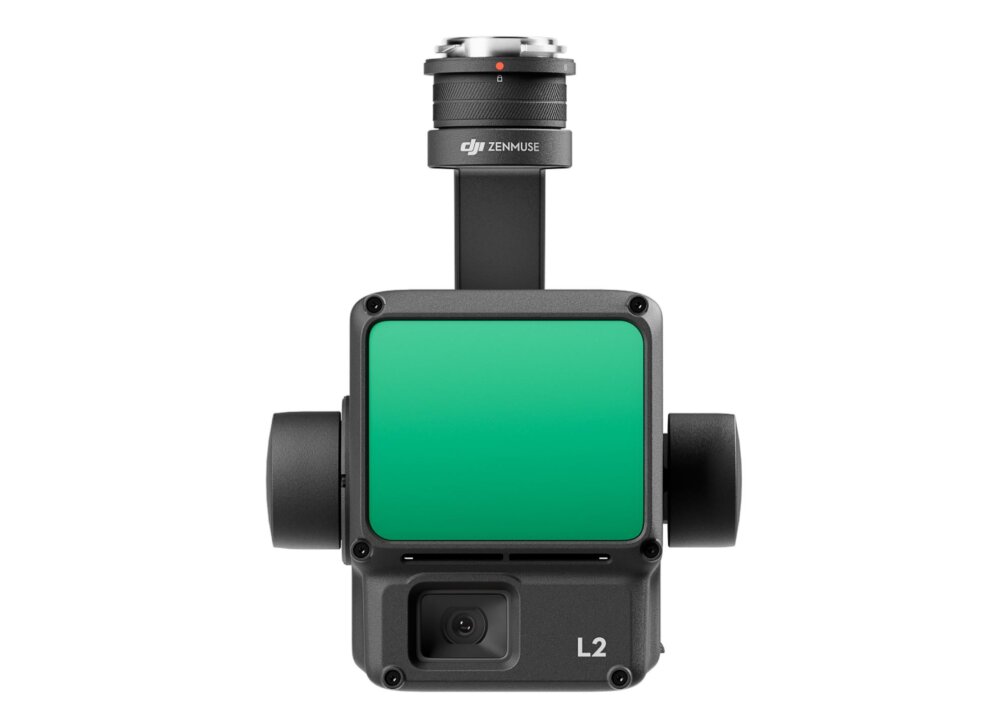

Zenmuse L2 zeichnet ein fortschrittliches LiDAR-Modul, ein von DJI selbst entwickeltes, hochpräzises IMU-System und eine 4/3 CMOS RGB-Kartierungskamera aus, die DJI Flugplattformen noch präziser, effizienter und zuverlässiger Geodaten erfassen lässt. In Verbindung mit DJI Terra wird L2 zudem zur Sofortlösung für 3D-Datensammlung und hochpräzise Nachverarbeitung.

• Hochpräzise – Vertikale Präzision: 4 cm, horizontale Präzision: 5 cm [1]
• Außerordentliche Effizienz – bis zu 2,5 km² in einem einzigen Flug [2]
• Überlegene Penetration – kleinere Laserpunkte, dichtere Punktwolken
• Erfassungsreichweite [3]: 250 m bei 10 % Remission (100 klx), 450 m bei 50 % Remission (0 klx)
• Unterstützt bis zu 5 Rückläufe
• Sofort einsatzbereit [4]
• Live-Ansicht der Punktwolke
• Verarbeitung mit einem Klick in DJI Terra

Integrierte LiDAR-Lösung

Dank seiner leistungsstarken Hardware ermöglicht die L2 präzise Scans komplexer Motive bei größerer Reichweite und eine schnellere Erfassung von Punktwolken. Bereits vor Ort können Anwender Punktwolkenmodelle einsehen, wiedergeben und bearbeiten. Die von DJI Terra erstellten Qualitätsberichte bieten eine zentrale Lösung zur Qualitätskontrolle und ermöglichen die Erstellung hochpräziser Punktwolken mit nur einem Nachbearbeitungsschritt.

Präzision auf hohem Niveau

Durch die Kombination aus GNSS und einer von DJI entwickelten hochpräzisen IMU erreicht die Zenmuse L2 eine vertikale Genauigkeit von 4 cm und eine horizontale Genauigkeit von 5 cm. [1]

Außerordentliche Effizienz

Die Zenmuse L2 ist unmittelbar nach dem Einschalten einsatzbereit und kann in einem einzigen Flug sowohl Geodaten als auch RGB-Daten auf einer Fläche von bis zu 2,5 km² erfassen. [2]

Intuitive Bedienung

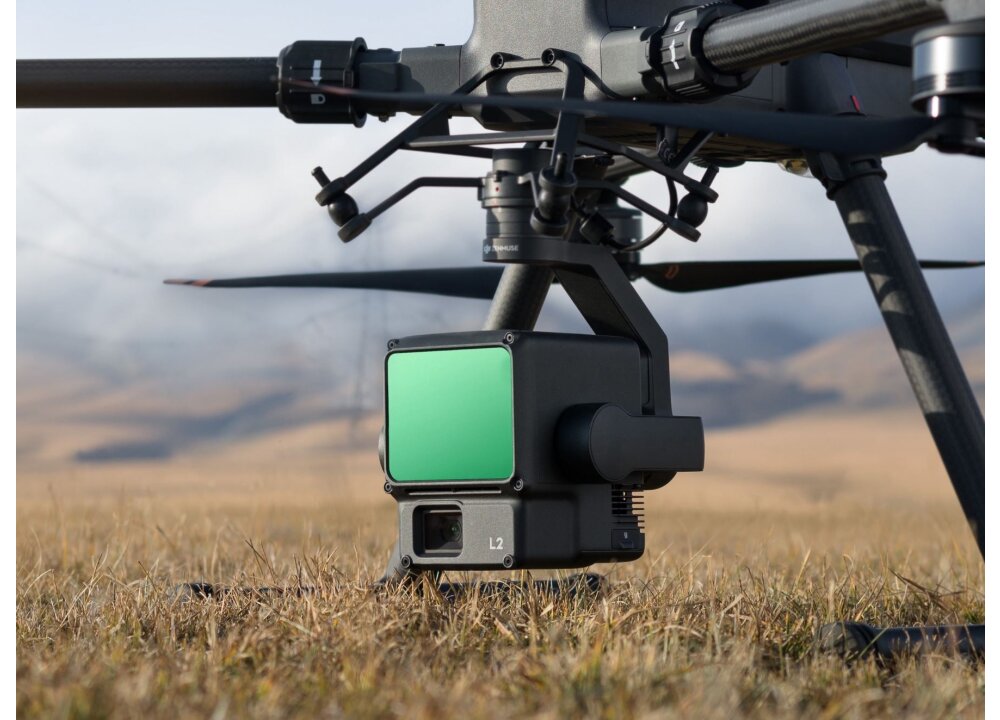

In Kombination mit der DJI Matrice 350 RTK und DJI Terra bietet die L2 eine sofort einsatzbereite Gesamtlösung, die einfach zu bedienen ist und bisherige Einschränkungen deutlich reduziert.

Rahmenbasierte LiDAR-Technologie

Erhöhung der Erfassungsreichweite um 30 % [5]

Die Zenmuse L2 erreicht eine Erfassungsreichweite von bis zu 250 m bei lediglich 10 % Reflektivität und 100 klx sowie bis zu 450 m bei 50 % Reflektivität. [3] Die typische Einsatzhöhe wurde auf bis zu 120 m erhöht und steigert dadurch Sicherheit und Effizienz.

Kleinere Laserpunkte, dichtere Punktwolken

Mit einer gegenüber der Zenmuse L1 um 80 % reduzierten Punktgröße (4 × 12 cm bei 100 m) werden selbst kleine Objekte detailreicher erfasst. Gleichzeitig wird dichte Vegetation besser durchdrungen, wodurch präzisere digitale Höhenmodelle (DEM) entstehen.

Unterstützt bis zu 5 Rückläufe

In dicht bewachsenen Gebieten kann die Zenmuse L2 deutlich mehr Bodenpunkte unter dem Blätterdach erfassen.

Effektive Punktwolkenrate: 240.000 Punkte pro Sekunde

Sowohl im Einzel- als auch im Mehrfach-Rücklaufmodus erreicht die L2 eine Emissionsrate von bis zu 240.000 Punkten pro Sekunde und erfasst dadurch deutlich mehr Punktwolkendaten in kürzerer Zeit.

Zwei Abtastmodi

Die L2 unterstützt einen repetitiven sowie einen nicht-repetitiven Scanmodus. Repetitives Scannen erzeugt gleichmäßigere und hochpräzise Punktwolken für Vermessungsaufgaben. Der nicht-repetitive Modus bietet eine höhere Durchdringungstiefe und eignet sich besonders für Hochspannungsleitungen, Forstwirtschaft und ähnliche Anwendungen.

Rahmenbasierte Konstruktion

Das Einzelbild-Design ermöglicht eine effektive Punktwolken-Datenrate von bis zu 100 %. Zusammen mit dem dreiachsigen Gimbal ergeben sich vielseitige Einsatzmöglichkeiten in unterschiedlichsten Vermessungsszenarien.

Hochpräzises IMU-System

Verbesserte Genauigkeit

Das hochpräzise IMU-System von DJI arbeitet gemeinsam mit dem RTK-Positionierungssystem der Drohne und liefert hochgenaue Positions-, Geschwindigkeits- und Höheninformationen. Gleichzeitig verbessert die optimierte Anpassung an unterschiedliche Umgebungsbedingungen die Zuverlässigkeit und Präzision.

Giergenauigkeit [6]: Echtzeit 0,2°, Nachbearbeitung 0,05°

Nick-/Rollgenauigkeit [6]: Echtzeit 0,05°, Nachbearbeitung 0,025°

Keine IMU-Aufwärmzeit

Das IMU-System ist unmittelbar nach dem Einschalten einsatzbereit. Sobald das RTK den Status „FIX“ erreicht, kann die Drohne sofort starten.

RGB-Kartierungskamera

Die 4/3 CMOS-Kamera mit mechanischem Verschluss verfügt über 20 MP, eine Pixelgröße von 3,3 μm und ein minimales Fotointervall von 0,7 Sekunden. Bis zu 200.000 Auslösungen sorgen für geringe Betriebskosten. Auch ohne LiDAR-Aufnahme können Fotos, Videos und Kartierungsbilder erstellt werden.

Verbessertes Nutzungserlebnis

Verschiedene Flugroutentypen

Unterstützt Wegpunkt-, Flächen- und lineare Flugrouten für unterschiedlichste Vermessungsaufgaben.

Live-Ansicht der Punktwolke

DJI Pilot 2 bietet die Anzeigemodi RGB, Punktwolke und Punktwolke/RGB. Zusätzlich stehen die Farbmodi Reflektivität, Höhe, Entfernung und RGB zur Verfügung. Der integrierte Laser-Entfernungsmesser erhöht zusätzlich die Flugsicherheit.

Wiedergabe und Zusammenführung von Punktwolkenmodellen

3D-Punktwolkenmodelle können direkt nach dem Flug betrachtet sowie mehrere Flüge zu einem Gesamtmodell zusammengeführt werden.

Automatisch generierter Qualitätsbericht

DJI Pilot 2 erstellt nach jedem Einsatz automatisch einen Qualitätsbericht, damit Ergebnisse bereits vor Ort überprüft werden können.

PPK-Lösungen

Für anspruchsvolle Einsatzgebiete können RTK-Basisstationen verwendet werden. Anschließend lassen sich die Daten in DJI Terra für eine hochpräzise PPK-Nachbearbeitung importieren.

Ein-Klick-Bearbeitung in DJI Terra

Nach dem Import der Punktwolkendaten erstellt DJI Terra mit nur einem Klick ein hochpräzises 3D-Punktwolkenmodell inklusive Bahnoptimierung. Zusätzlich können DEMs erzeugt und Qualitätsanalysen durchgeführt werden. Gemeinsam mit DJI Enterprise Flugplattformen eignet sich die Zenmuse L2 ideal für Landvermessung, Kartierung, Elektrizitätsmanagement, Forstwirtschaft, Infrastrukturmanagement und viele weitere Anwendungen.

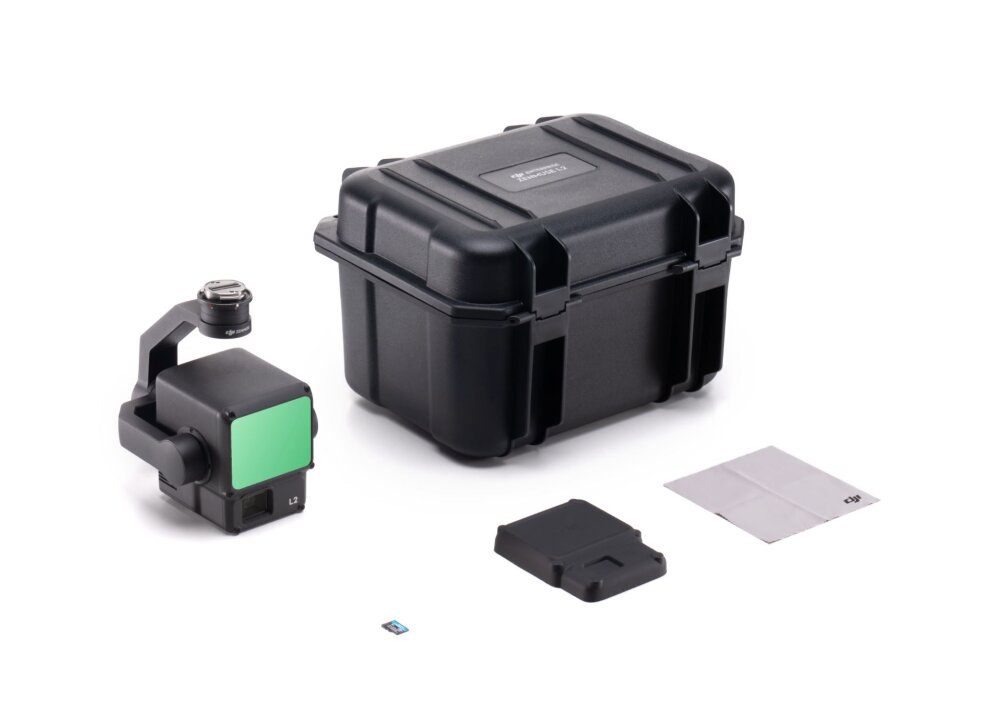

Lieferumfang

• 1 × Zenmuse L2
• 1 × Hardcase
• 1 × 24 Monate DJI Care Enterprise Basic (Auto-Activated)
