Zenmuse L1 – sofortige Klarheit, höchste Genauigkeit

Eine LiDAR- und RGB-Lösung für Vermessungen aus der Luft

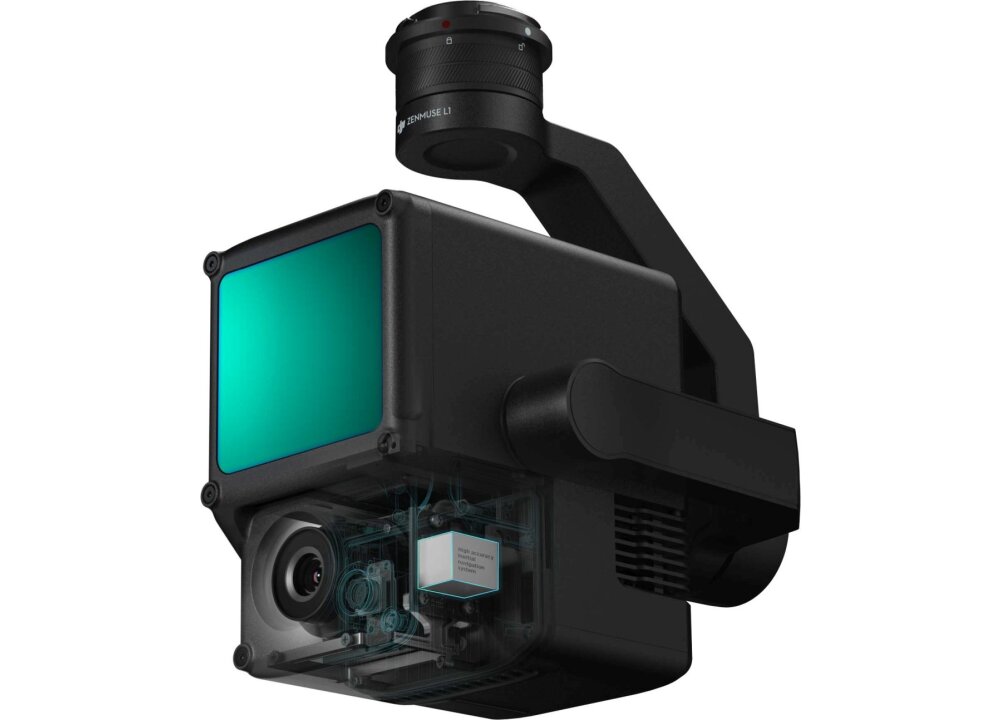

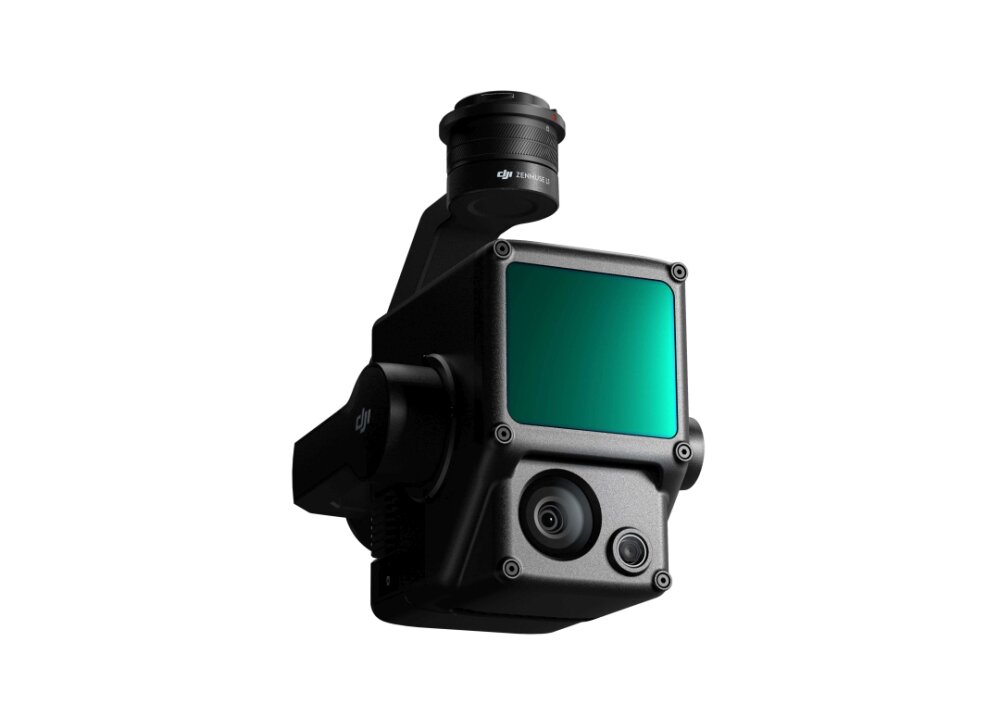

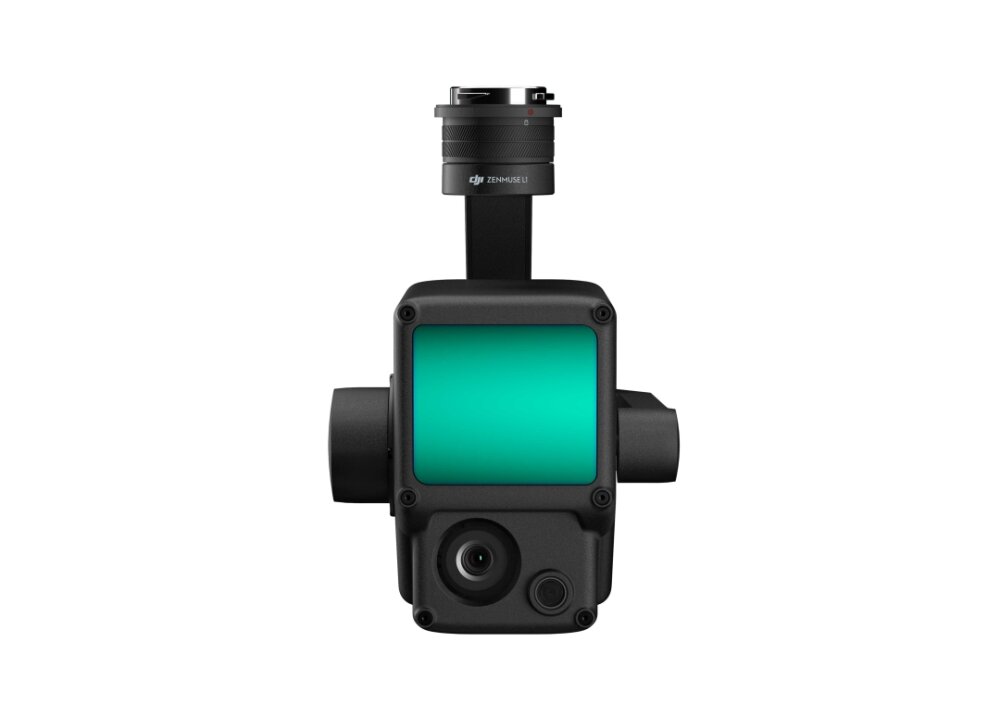

Die Zenmuse L1 kombiniert ein Livox-LiDAR-Modul, eine hochpräzise IMU und eine Kamera mit 1-Zoll-CMOS-Sensor auf einem dreiachsig stabilisierten Gimbal. In Verbindung mit der Matrice 300 RTK und DJI Terra entsteht eine Komplettlösung, die über den gesamten Einsatztag hinweg 3D-Daten in Echtzeit liefert. Die Zenmuse L1 erfasst selbst komplexe Strukturen detailliert und ermöglicht die Erstellung hochpräziser rekonstruierter Modelle.

• LiDAR-Modul, RGB-Kamera und hochpräzise IMU in einem System
• Hohe Effizienz – bis zu 2 km² mit nur einem Flug
• Hohe Genauigkeit – vertikale Genauigkeit: 5 cm, horizontale Genauigkeit: 10 cm
• Punktrate: bis zu 240.000 Punkte pro Sekunde
• Unterstützt bis zu 3 Rücksignale
• Reichweite: bis zu 450 m bei 80 % Remission und 0 Lux
• Schutzart IP44
• Liveansicht der Punktwolke

Kompromissloses Digitalisieren

Außerordentliche Effizienz

Erstellen Sie farbechte Punktwolkenmodelle in Echtzeit oder erfassen Sie mit nur einem Flug Daten für Punktwolken auf einer Fläche von bis zu 2 km². Das Livox-Frame-LiDAR-Modul mit einem Sichtfeld von 70° und die Kamera für sichtbares Licht mit 1-Zoll-Sensor ermöglichen dabei eine besonders effiziente Datenerfassung.

Unvergleichliche Genauigkeit

Erstellen Sie zentimetergenaue Rekonstruktionen mithilfe der hochpräzisen IMU, eines Sichtsensors zur Positionsbestimmung und der Einbindung von GNSS-Daten.

Bereit, wenn Sie es sind

Die Schutzart IP44 ermöglicht den Betrieb der Zenmuse L1 auch bei Regen oder Nebel. Das aktive Abtastverfahren des LiDAR-Moduls erlaubt darüber hinaus Einsätze bei Nacht.

Visualisieren Sie Daten bereits während des Flugs

Livox-LiDAR-Modul

• Frame-LiDAR mit bis zu 100 % effektiver Punktwolkenerfassung
• Erfassungsreichweite: bis zu 450 m bei 80 % Reflektivität und 0 klx
• Erfassungsreichweite: bis zu 190 m bei 10 % Reflektivität und 100 klx
• Effektive Punktrate: bis zu 240.000 Punkte pro Sekunde
• Unterstützt bis zu 3 Rücksignale
• Linien-Scanmodus und nicht-repetitiver Petal-Scanmodus

Alles im Blick

RGB-Kamera

• 20 MP
• 1-Zoll-CMOS-Sensor
• Mechanischer Verschluss

Präzise Details für Ihre Anwendungen

Hochpräzise IMU

• Genauigkeit: 0,025° bei Roll- und Nickwinkel sowie 0,08° beim Gieren
• Sichtsensor zur Verbesserung der Positionierungsgenauigkeit
• Datenfusion aus GNSS-, IMU- und RGB-Daten

Rekonstruieren Sie die Welt in 3D-Punktwolken

Liveansicht der Punktwolke

Punktwolken in Echtzeit liefern sofortige Einblicke vor Ort und stellen Bedienern wichtige Informationen für schnelle und fundierte Entscheidungen zur Verfügung. Durch die direkte Überprüfung der Punktwolkendaten nach jedem Flug lässt sich außerdem die Qualität der Feldarbeit unmittelbar kontrollieren.

Messung und Kommentierung

Erfassen und kommunizieren Sie wichtige Abmessungen innerhalb des Punktwolkenmodells mithilfe integrierter Mess- und Anmerkungsfunktionen.

Nachbearbeitung aus einer Hand

DJI Terra führt IMU-, GNSS- und RGB-Daten für die Berechnung von Punktwolken und Modellen aus sichtbarem Licht zusammen. Zusätzlich werden POS-Daten verarbeitet, sodass rekonstruierte Modelle und Genauigkeitsberichte einfach erstellt werden können.

Anwendungsszenarien

Topografische Kartierung

Erstellen Sie schnell topografische Karten auf Grundlage präziser digitaler Höhenmodelle.

AEC und Vermessung

Verwalten Sie den gesamten Projektlebenszyklus mithilfe hochpräziser Punktwolken und detaillierter 3D-Modelle.

Reaktion im Notfall

Erfassen Sie zu jeder Tageszeit kritische Informationen in Echtzeit mithilfe farbechter Punktwolken.

Strafverfolgung

Gewinnen Sie ein umfassendes Situationsbild und forensisch relevante Informationen in Echtzeit, um direkt vor Ort fundierte Entscheidungen treffen zu können.

Energie und Infrastruktur

Modellieren Sie weitläufige, komplexe oder filigrane Strukturen detailliert und schaffen Sie damit eine Grundlage für eine sichere und effiziente Verwaltung.

Land- und forstwirtschaftliches Management

Gewinnen Sie detaillierte Einblicke in Vegetationsdichte, Flächengröße, Bestandsvolumen, Kronendachbreite und Wachstumstrends.

Lieferumfang

• 1 × Zenmuse L1*

* Enthält eine sechs Monate gültige Testlizenz für DJI Terra Electricity. DJI Terra Electricity bietet zusätzlich die Funktion zur 3D-Inspektion. Ist bereits eine andere Softwarelizenz, beispielsweise DJI Terra Pro, vorhanden oder installiert, kann die Testlizenz für DJI Terra Electricity auf einem anderen Computer installiert oder bis zum späteren Bedarf aufbewahrt werden.
